BASI VIBRANTI LINEARI

Il vibratore lineare è composto da una base vibrante e un canale rettilineo la cui lunghezza viene definita in base alla velocità della macchina, grandezza del particolari, esigenze di layout. Il vibratore lineare alimenta e orienta i particolari a basse/medie velocità.

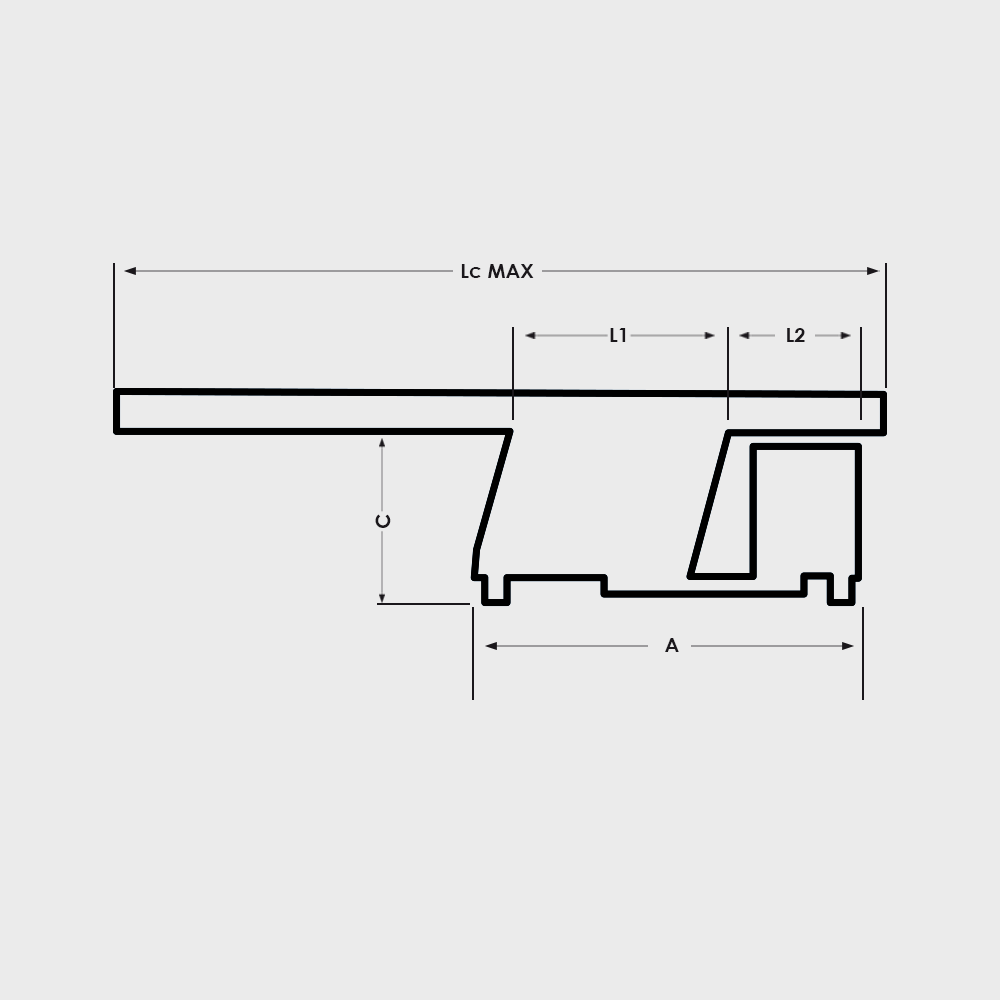

basi vibranti lineari disegno tecnico
Tipo / Type AED 16 AED 18
A 270 330
B 70 100
C 107 145
D 50 70
E 228 270
F 80 80
M 40 70
G 35 40
L1 141 161
L2 90 126
Lc 600 800
d 15 25
f1 M4 M6
f2 M5 M8
Peso Kg 8 18
Assor.ma x VA 70 132
